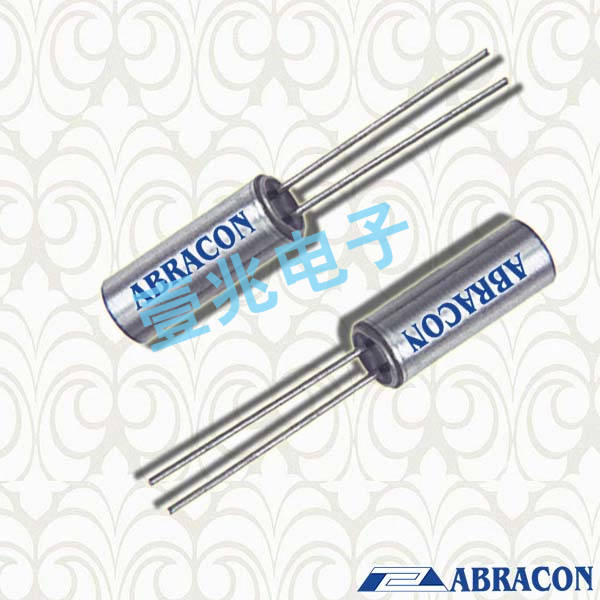

- 產品型號：2688978
- 頻率：32.768KHZ

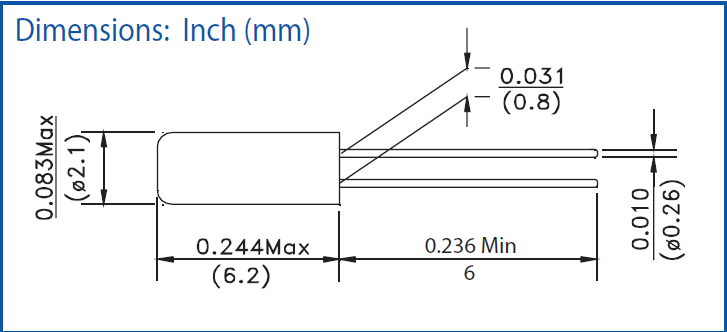

- 尺寸：6.2 x 02.1 mm
- 產品介紹：可用于安全控制裝置的CPU時鐘信號發生源部分,“AB26T-32.768KHZ”好比時鐘單片機上的石英晶振,在極端嚴酷的環境條件下,晶振也能正常工作,具有穩定的起振特性,高耐...
-
Abracon晶振,石英晶振,AB26T晶振,千赫晶振,AB26T-32.768KHZ
Abracon晶振公司已通過iso9001 - 2008認證,并在德克薩斯州、加利福尼亞州、中國、臺灣、新加坡、蘇格蘭、以色列、匈牙利、英國、德國等地的德州和銷售辦事處獲得設計和應用工程資源.“AB26T-32.768KHZ”Abracon的Pierce分析儀系統(PAS)由我們的工程師設計,可幫助您為行業領先的設計做出正確的選擇. PAS測試驗證了電路中的石英晶體性能,同時測量晶體,石英晶體振蕩器和印刷電路板寄生效應.測試系統中所有變量的帳戶,并使晶體參數與MCU或RF芯片組中的電路板和振蕩器實現理想的匹配.這對于使用下一代需要最佳gm因子的節能技術尤其重要.
較低的CL和較低的ESR提高了回路的運行增益裕度,確保了所有變量的持續振蕩,包括偏差,負載,溫度和時間變化. Gm_critical是32.768K晶振必須實現的關鍵跨導值,以保持在環路運行的安全區域.不符合gm_critical的晶體與Pierce振蕩器不匹配,并可能導致與啟動相關的長期可靠性問題.
Abracon晶振,石英晶振,AB26T晶振，千赫晶振，“AB26T-32.768KHZ”高精度的頻率和晶振本身更低的等效串聯電阻.常用負載電容,49/S石英晶振,因插件型鏡頭成本更低和更高的批量生產能力.主要應用于電視,機頂盒,LCDM和游戲機家用常規電器數碼產品等的最佳選擇.符合RoHS/無鉛.
石英晶振產品電極的設計:石英晶振產品的電極對于石英晶體元器件來講作用是1.改變頻率;2.往外界引出電極;3.改變電阻;4.抑制雜波.第1、2、3項相對簡單,第4項的設計很關鍵,電極的形狀、尺寸、厚度以及電極的種類(如金、銀等)都會導致第4項的變化.特別是隨著晶振的晶片尺寸的縮小對于晶片電極設計的形狀及尺寸和精度上都有更高的要求---公差大小、位置的一致性等對晶振產品的影響的程度增大,故對電極的設計提出了更精準的要求.
| ABRACON晶振 | 單位 | AB26T晶振 | 石英晶振基本條件 |
| 標準頻率 | f_nom | 32.768kHz | 標準頻率 |
| 儲存溫度 | T_stg | -40C ～ +85°C | 裸存 |
| 工作溫度 | T_use | -10C ～ +60°C | 標準溫度 |
| 激勵功率 | DL | 1μW | 推薦:1μW ～ 100μW |
| 頻率公差 | f_— l | ± 20 ppm max.± 30 ppm max. |
+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息, http://www.kwlogistics.cn/ |
| 頻率溫度特征 | f_tem | -0.034 ± 0.006 ppm/ T² | 超出標準的規格請聯系我們. |
| 負載電容 | CL | 12.5pF | 不同負載要求,請聯系我們. |
| 串聯電阻(ESR) | R1 | 如下表所示 | -40°C — +85°C, DL = 100μW |
| 頻率老化 | f_age | ±3 × 10-6 / year Max. |
+25°C,第一年 |
“AB26T-32.768KHZ”通電:不建議從中間電位和/或極快速通電,否則會導致有源晶體無法產生振蕩和/或非正常工作.晶振的軟焊溫度條件被設計成可以和普通電子零部件同時作業,但如果是超過規格以上的高溫,則頻率有可能發生較大的變化,因此請避免不必要的高溫度.有關SMD產品的回流焊焊接溫度描述,請參照“表面貼裝型晶體產品的回流焊焊接溫度描述”.Abracon晶振,石英晶振,AB26T晶振，千赫晶振。
引線類型產品:當引線彎折、成型以及貼裝到印制電路板時,請注意避免對基座玻璃部分施加壓力.否則有可能導致玻璃出現裂痕,從而引起性能劣化.保管:保管在高溫多濕的場所可能會導致端子軟焊性的老化.請在沒有直射陽光,不發生結露的場所保管.晶體濾波器:注意電路板圖形的配置,避免輸入端子和輸出端子靠得太近.如果貼裝晶體濾光片的電路板的雜散電容較大,為了消除該雜散電容,有時需要配置調諧電路.如果過大的激勵電力對諧振器外加電壓,有可能導致特性老化或損壞,因此請在濾波器的輸入電平在−10dBm以下的狀態下使用.
“AB26T-32.768KHZ”美國Abracon晶振遵守法規和監管要求,從事環保產品的開發.環境政策,在其業務活動的所有領域,從開發、生產和銷售的壓電石英晶體元器件、2x6音叉表晶，壓電石英晶體、有源晶體、壓電陶瓷諧振器,集團業務政策促進普遍信任的環境管理活動.不論何時何地盡可能的進行源頭污染預防.為環境目標指標的建立與評審提供框架.通過充分利用或回收等方法實現對自然資源的保持.Abracon晶振,石英晶振,AB26T晶振，千赫晶振。
同時該公司盡可能的參與并協助政府機關和其他官方組織從事的環保活動. 在地方對各項設施的管理責任中,確保滿足方針的目標指標,同時在各種經營與生產2*6mm音叉型石英晶體活動中完全遵守并符合現行所有標準規范的要求.Abracon晶振所有的經營組織都將積極應用國際標準以及適用的法律法規.為促進合理有效的公共政策的制訂實施加強戰略聯系.消除事故和環境方面的偶發事件,減少廢物的產生和排放,有效的使用能源和各種自然資源,對緊急事件做好充分準備,以便及時做出反應.
