- 產品型號：64245624
- 頻率：12.288MHZ~52.0MHZ
- 尺寸：2.0*1.6mm
- 產品介紹：KDS大真空溫補晶振(TCXO)產品本身具有溫度補償作用,高低溫度穩定性:頻率精度高0.5 PPM-2.0 PPM,工作溫度范圍:-30度至85度,電源電壓:1.8V-3.3V之間可供選擇,產品本...
-

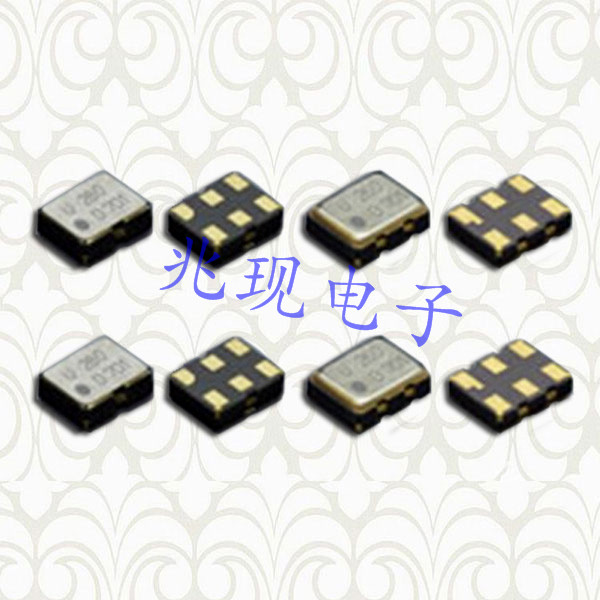

溫補晶振DSB211SDT,KDS大真空有源晶振,無鉛環保晶振
KDS.jpg)
溫補晶振DSB211SDT,KDS大真空有源晶振,無鉛環保晶振,溫補晶振(TCXO)產品本身具有溫度補償作用,高低溫度穩定性:頻率精度高0.5PPM~2.0PPM,常用頻率:26M,33.6M,38.4M,40M.因產品性能穩定,精度高等優勢,被廣泛應用到一些比較高端的數碼通訊產品領域,GPS全球定位系統,智能手機,WiMAX和無線通信等產品,符合RoHS/無鉛.
.jpg)
|
項目 |
TCXO |
| DSB211SDT | |
| 出力周波數 | 12.288MHZ~52.0MHZ |
| 標準周波數 | 16.3676/ 16.367667/ 16.368/ 16.369/ 16.8/ 26/ 38.4 MHz |
| 電源電壓范圍 | +1.7V~+3.5V |
| 電源電壓 | ＋1.8V/ 2.8V/ ＋3.0V/ ＋3.3V |
| 出力電壓 | 0.8Vp-p min |
| 出力負荷 | 10kΩ//10pF |
| 周波數安定度 | ±1.5×10−6 max. |
| 溫度特性 |
±0.5×10−6 max./ −30℃＋85℃@CDMA ±0.5×10−6 max. /−40℃＋85℃@GSM |
| 電源電壓特性 | ±0.2×10−6 max（. VCC±5%） |
| 負荷變動特性 | ±0.2×10−6 max（. 10kΩ//10pF±10%） |
| 起動時間 | 2.0ms max. |
| 包裝單位 | 2000pcs./ree（l φ180） |
.jpg)
自1959年建國以來,我們?cè)贒aishinku總是確保全球消費者的信任通過提供產品滿足需要投身于更大的復雜性,在我們的“依賴”的三個哲學:“可靠的人”“可靠的產品,”和“可靠的公司.“作為一個全球石英設備制造商,我們努力幫助實現新一代電子社會,更方便、更舒適,通過開發水晶設備對全球環境友好.
.jpg)
常溫電阻特性主要是中心值與穩定性.電阻中心值與控制上限的距離與產品的合格率息息相關,在測試系統中可以用平均值代替中心值,一般要求產品（石英晶振）平均值是控制上限的50%左右.做制程改善時重點關注點膠與污染.芯片不良在電阻大這一不良項中出現次數會比較多,特別是新的芯片供貨商或開發新頻點時.
境保護方針.jpg)
DAISHINKU組有助于創建一個通過環境保護活動逐步發展中社會與環境的和諧.遵守法律和監管要求,DAISHINKU觀察法規和監管要求,從事環保產品的開發.在所有領域的業務活動,從開發,生產和銷售水晶的應用產品,Daishinku集團業務策略促進普遍信任的環境管理活動.主動在能源和資源節約通過適當?shù)乜刂莆镔|(zhì)與環境的影響和減少它們的使用..jpg)
