首頁晶振系列陶瓷諧振器,陶瓷晶振,ZTA3.58M晶振

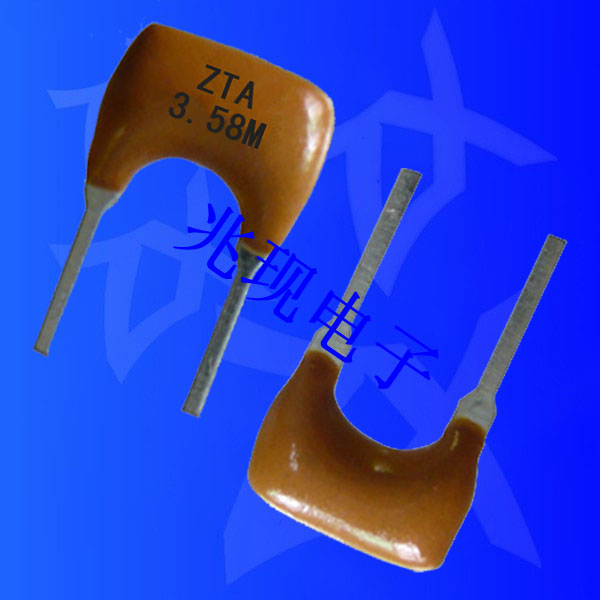

陶瓷諧振器,陶瓷晶振,ZTA3.58M晶振

產品型號：31060873
頻率：3.58MHZ
尺寸：10.0X7.5mm詳情請瀏覽PDF
產品介紹：陶瓷諧振器,陶瓷晶振,ZTA3.58M晶振,隨著電子整機向數字化、高頻化、多功能化和薄、輕、小、便攜式的方向發展,壓電陶瓷頻率器件正面臨著前所未有的挑戰,SMD式、高頻...

壓電陶瓷諧振器產品測試規格			3.58MHz±0.3%
陶瓷晶振：測試MEASUREMENT
1	測試條件 MEASUREMENT CONDITION		參考溫度應為25℃±2℃除非結果有不正確時，測量溫度范圍應在5℃~35℃中進行。 The reference temperature shall be25℃±2℃，The measurement shall be performed at the temperature range of 5℃~35℃ unless otherwise the result is doubtful。
2	電路和儀器測試 Measurement Circuit and Equipment		振蕩頻率應由圖1所示之標準測試電路測試，諧振阻抗應由HP8751A網絡分析儀測試 The standard test circuit as shown in Fig.1Resonant impedance shall be measured by HP8751A Network Analyzer shall measure oscillating frequency.
3	測試電路 MEASUREMNT CIRCUIT		Clc2：30pf IC：1/6CD4069UBEX2 R：1MΩ X：Ceramic Resonator VDD：+5V
ITEM		SPECIFICATION
振動頻率變化 Osculation Frequency change		△F/FO≤0.3%MAX
諧振阻抗 Resonant Impedance		△Zr≤5Vro
耐壓 WITHSANDING VOITANGE		100VDC

陶瓷晶振,陶瓷諧振器,ZTA3.58M,隨著電子整機向數字化、高頻化、多功能化和薄、輕、小、便攜式的方向發展，壓電陶瓷頻率器件正面臨著前所未有的挑戰，SMD式、高頻化已成為壓電陶瓷頻率器件的主流發展方向。本公司ZTA陶瓷諧振器，頻率范圍在 2.0MHz 至 60.00 MHz，頻率公差值為 ±0.5％，±0.3％。因 ZTA 陶瓷諧振器是以厚度振蕩的壓電陶瓷，故尺寸會因頻率不同而不同。ZTA二腳陶瓷晶振產品系列可用于振蕩電路設計,無需外部負載電容器,既獲得了高密度安裝,又降低了成本.產品被廣泛應用到數碼電子產品,家用電器,無線發射器,調音線控制板,單片機,電腦鼠標,電腦鍵盤,遙控器,游戲產品等消費類電子產品。
