首頁晶振系列NDK壓電晶體,晶體諧振器NX8045GB,石英水晶振子

NDK壓電晶體,晶體諧振器NX8045GB,石英水晶振子

產品型號：88546552
頻率：4.0MHz~40.0MHz

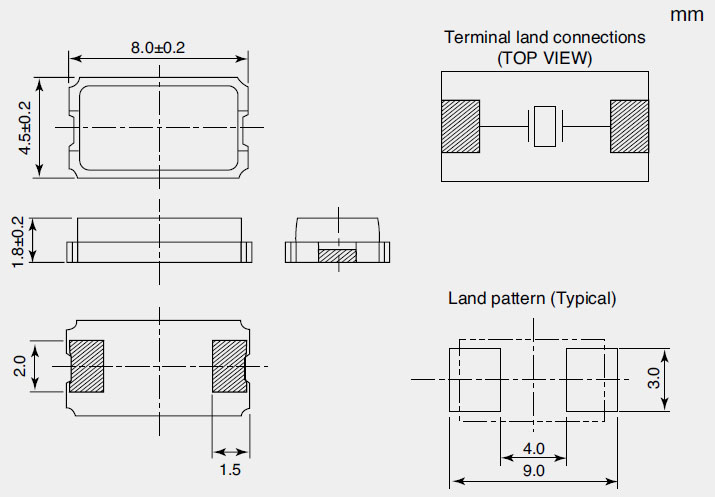

尺寸：8.0*4.5mm
產品介紹：貼片石英晶振最適合用于車載電子領域的小型表面貼片石英晶體諧振器.也可對應有高可靠性要求的引擎控制用CPU的時鐘部分簡稱為時鐘晶體振蕩器,在極端嚴酷的環境條件...

NDK壓電晶體,晶體諧振器NX8045GB,石英水晶振子,貼片石英晶振最適合用于車載電子領域的小型表面貼片石英晶體諧振器.也可對應有高可靠性要求的引擎控制用CPU的時鐘部分簡稱為時鐘晶體振蕩器,在極端嚴酷的環境條件下也能發揮穩定的起振特性,產品本身具有耐熱,耐振,耐撞擊等優良的耐環境特性,滿足無鉛焊接的回流溫度曲線要求,符合AEC-Q200標準.

晶振規格參數	NX8045GB
標稱頻率范圍(MHz)	4.0MHz~40.0MHz
泛音的順序	基本
頻率公差(25±3°C)	±30 × 10−6
頻率和溫度特征(參照+ 25°C)	±50 × 10−6
工作溫度	−40 to +85 °C
儲存溫度	–40℃~125℃
等效串聯電阻	指* 1
級別的驅動	50 μW (Max. 200 μW)
負載電容	80pF

NDK晶振晶體內部石英晶片均采用了全自動壓電石英晶片清洗技術,采用高壓噴淋清洗,兆聲振動的原理,一個全自動、清洗過程由PLC控制,由傳輸裝置,噴淋清洗段,噴淋漂洗段,風力吹水段等,操作自動化程度高,除上下工件需要人工外,其余全部由設備自動完成.根據需要,對速度,溫度,時間等參數進行調整,使之最大限度的滿足工藝需要.能最大限度除去晶片污染物,并防止人工污染.

為追求生產綠色產品之目標,將環保理念納入采購流程中,采購人員于收集市場資訊時,優先提供符合「NDK電子無有害物質管理作業標準」之材料相關資訊予產品設計人員參考,并依其要求提供符合規范之樣品與規格.原材物料承認時,采購人員須請供應商填寫公司提供之問卷表單及相關RoHS檢測報告,經原材物料相關審驗單位審查通過后,方可使用.

如果由頻率計數器測量的頻率比目標頻率高,要增加電容（CL,或Cd以及C 8）的值,以降低頻率到目標頻率,反之亦然.請檢查波形幅度是否改善或沒有經過我們調整頻率.如果它的改善,這表示該電路的原始設計不是調諧到最佳共振點為晶體的情況.該晶體應正常后,諧振點的調整.
