- 產品型號：33563554
- 頻率：1.000~80.000M
- 尺寸：7.0*5.0mm
- 產品介紹：貼片式石英晶體振蕩器,低電壓啟動功率,并且有多種電壓供選擇,比如有1.8V,2.5V,3.3V,3.8V,5V等,產品被廣泛應用于,平板筆記本,GPS系統,光纖通道,千兆以太網,串行ATA...
-
CSX-750F晶振,西鐵城播放器晶振,有源貼片振蕩器
CSX-750F晶振,西鐵城播放器晶振,有源貼片振蕩器,小型SMD有源晶振,從最初超大體積到現在的7050mm,6035mm,5032mm,3225mm,2520mm體積,有著翻天覆地的改變,體積的變小也使產品帶來了更高的穩定性能,接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點,SMD高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍：1.8V?5 V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,高端智能手機,平板筆記本WLAN,藍牙,數碼相機,DSL和其他IT產品的晶振應用,三態功能,PC和LCDM等高端數碼領域,符合RoHS/無鉛.

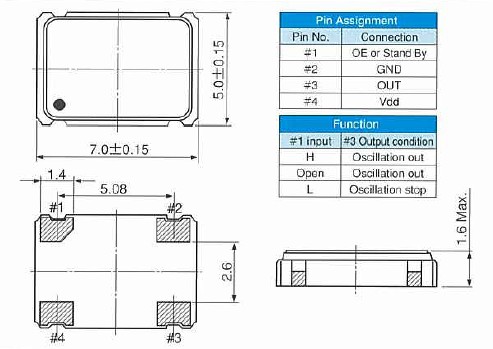

.jpg)
| 型名 | OE | CSX750FC（*） | CSX750FB（*） | |||||
| 項目 | STAND BY | CSX750FJ（*） | ||||||
| 標準頻率 | 1.8432Mhz ~39.999Mhz | 40.000Mhz ~ 75.000Mhz | 1.8432Mhz ~ 39.999Mhz | 40.000Mhz ~ 80.000Mhz | ||||
| 電源電壓 | Vdd：5.0V ± 0.5V | Vdd：3.3V ± 0.3V | ||||||
| 頻率公差 | B: ±50ppm, C: ±100ppm, E: ±50ppm（-40℃ ~ +85℃）, F: ±100ppm（-40℃ ~ +85℃） | |||||||
| 工作溫度 | -20℃ ~ +70℃（-40℃ ~ +85℃） | |||||||
| 儲存溫度 | -55℃ ~ +125℃ | |||||||
| 電流消耗（No load） | 25mA Max | 45mA Max | 15mA Max | 25mA Max | ||||
| 對稱性 | TTL 電平（1.4V） | 45 ~ 55% | — | |||||
| CMOS電平（1/2 Vdd） | 45 ~ 55% | |||||||
| 輸出電壓 | VOH | 0.9Vdd Min | ||||||
| VOL | 0.4V Max | 0.1Vdd Max | ||||||
| 輸出負載 | TTL | 10TTL Max | — | |||||
| CMOS | 50pF Max | 30pF Max | 30pF Max | |||||
| 上升和下降時間 | 8 nsec Max | 6 nsec Max | 8 nsec Max | 6 nsec Max | ||||
| 啟動時間 | 4 msec Max | 10 msec Max | 4 msec Max | 10 msec Max | ||||
| 輸入電壓 | VIH | 2.0 V Min | 0.7Vdd Min | |||||
| VIL | 0.8V Max | 0.4V Max | 0.3Vdd Max | |||||
| 禁用電流 | 10mA Max | 20mA Max | 5mA Max | — | ||||
| 維持電流 | — | 10μA Max | ||||||
.jpg)
日本西鐵城株式會社品牌【CITIZEN】,該品牌創立時間在1918年,早期主要研發與生產計時產品,在1959年西鐵城成功研發出防水,防振的手表,從此轟動世界成為了個性時尚品牌.在1975年西鐵城會社成立了西鐵城株式會社水晶事業部,從此研發音叉型壓電石英水晶振動子.【作為西鐵城晶振品牌的代理商深感榮幸,選擇西鐵城品牌請聯系深圳市兆現電子有限公司】.
.jpg)
石英片振動強,振動區域溫度升高,石英片內產生溫度梯度,會使頻率穩定度降低；功率過大時由于機械形變超過彈性限度而引起永久性的晶格位移,使頻率產生永久性的變化,甚至有時會把石英片振壞；功率過大會使等效電阻增加(一般阻抗10~100奧姆),電極與接著材料的接口惡化,Q值下降,電阻溫度特性和頻率溫度特性變得不規則；激勵功率過大容易激起寄生振蕩,同時還會使老化變大.
公民Finetech Miyota奉行的管理政策是“標題作為紀念公司保持活著在這個時代”.西鐵城株式會社發展的業務形式將在這樣一個追求快速多變的經濟,而重視個人、社會和環境問題.我們有一個良好的信譽在市場上特別是對我們的高精密零件使用我們自己的核心技術和脆性材料和micro-displays高清圖片是必需的.是盡一切努力來改善我們生存的美好家園..jpg)
