- 產品型號：26338758
- 頻率：9.9~54MHZ
- 尺寸：3.2*2.5mm
- 產品介紹：小型、質地輕的"7V-24.000MAHJ-T"表面貼片音叉型晶體諧振器,具備優良的耐熱性,耐環境特性,在辦公自動化,家電領域,移動通信領域可發揮優良的電氣特性,符合無鉛標準...
-

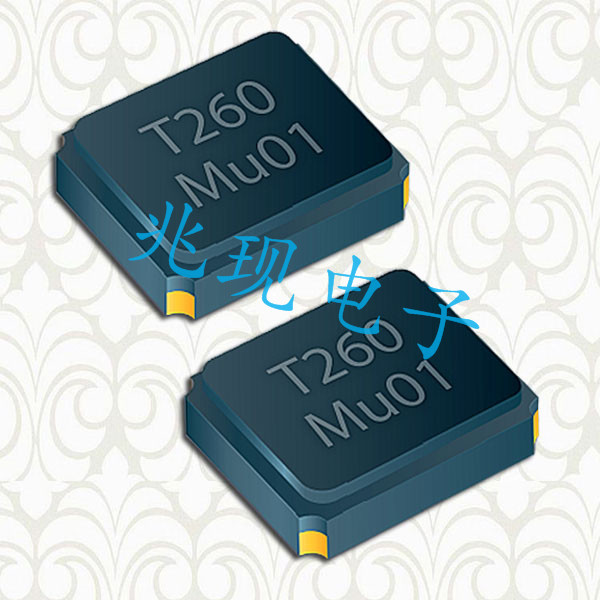

TXC晶振,石英晶振,貼片晶振,諧振器7V,7V-24.000MAHJ-T
TXC-.jpg)
諧振器7V,無源3225晶體,臺灣晶技晶振3225mm體積貼片晶振適用于汽車電子領域的表面貼片型石英晶振,本產品已被確定的高信賴性最適合用于汽車電子部件,晶體"7V-24.000MAHJ-T"在極端嚴酷的環境條件下也能發揮穩定的起振特性,晶振本身具有耐熱,耐振,耐沖擊等優良的耐環境特性,滿足無鉛焊接的高溫回流溫度曲線要求,符合AEC-Q200標準.
.jpg)
| 型號 | 7V |
| 頻率范圍 | 9.9~54MHZ |
| 頻率穩定度 | A:±100 B:±50 C: ±30 D: ±25 |
| 輸出電平 | CMOS |
| 工作溫度 | -10℃~+60℃,-20℃~+70℃,或客戶要求 |
| 保存溫度 | -40℃~+85℃ |
| 負載電容 | 15pF |
| 輸出對稱 | 40% ~ 60% or 45% ~ 55%(at 55%V DC) |
| 標準包裝 |
2000/pcs |
.jpg)
驅動功率( Drive Level )
石英晶體的驅動功率是指石英晶體共振子的消耗功率. 一般是以微瓦(microwatt)表示. 振蕩線路的設計上必須提供適當?shù)墓β首屖⒕w共振子開始起振并維持振蕩. 石英晶體"7V-24.000MAHJ-T"的振蕩是屬于物理上的高頻機械振動, 振蕩時的電氣阻抗值約在10~100奧姆以下( 依頻率范圍及尺寸大小有差異). 振蕩線路若提供過高的驅動功率, 會使石英晶體的非線性特性變化及石英/電極/接著材料的接口惡化, 進而造成振蕩頻率FL及等效阻抗R1的過度變化. 石英晶體在長時期的過高驅動功率下工作, 會有不穩定的現象. 隨著各類應用面的低消耗功率需求及產品小形化趨勢, 加上近幾年石英產品的技術大幅提升, 石英晶體共振子的"7V-24.000MAHJ-T"電氣阻抗值整體都下降而且穩定. 振蕩線路的設計不需要,也不應該提供過高的驅動能量在石英晶體共振子上面. 對于絕大部份的應用面而言, 振蕩線路提供 10 ~ 100 微瓦( microwatt)的最大功率(視石英共振子的尺寸及頻率而定)給石英共振子已足夠了.
TXC(1).jpg)
臺灣晶技電子立基臺灣,在美國與中國大陸均設有生產"7V-24.000MAHJ-T"據點,營業與銷售據點包括臺灣臺北、美國、歐洲以及中國大陸等地,客戶遍及汽車產業、消費性電子、信息產業、通信產業與通信基礎產業.臺灣晶技電子多年來致力于研發創新,部分核心技術是臺灣業界的領先者,
主要產品:
石英晶片(Crystal Wafer, Crystal Blank)廣泛用途石英晶體（Crystal）
小型化貼片晶振(SMD Crystal)
一般及精密有源晶振(XO)
小型化貼片石英晶體振蕩器（SMD XO）
壓控有源晶振（VCXO）
壓控溫補振蕩器(VC/TCXO)
恆溫石英晶振 (OCXO)
未來展望
銷售：發展自有"7V-24.000MAHJ-T"品牌及策略性客戶、拓展全球化渠道.
產能：經濟化、規模化.
產品：高頻、高精度、輕、薄、短、小.
制程：標準化、自動化、信息化與彈性化.
供應鏈：交期短、庫存低.
.jpg)
臺灣晶技晶體科技本于‘善盡企業責任、降低環境沖擊、提升員工健康’的理念,執行各項環境及職業安全衛生管理工作；落實公司環安衛政策要求使環境暨安全衛生管理成效日益顯著,不僅符合國內環保、勞安法令要求,同時也能達到國際環保、安全衛生標準. 新產品自設計階段至成品"7V-24.000MAHJ-T"完成后之服務即應考察該產品對環境產生之沖擊,避免使用會造成污染之原物料及制程；對污染之防治應從根源解決問題,以《不產生、不使用》為最高指導原則.2.若無法避免需產生或使用時,應管制單位產生量及使用量,做持續性之追蹤管制、改進并制定預防方案或是降低污染量,水電等消耗性（能）資源使用,應從系統研究改善使用效率,以達成節約能源之目標..jpg)
