首頁通信網絡西鐵城晶振CM315,石英晶體諧振器,表晶32.768K,CM315-32.768KDZC-UT
- 產品型號：33473683
- 頻率：32.768K

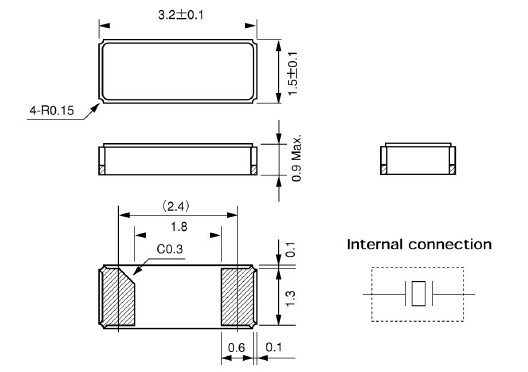

- 尺寸：3.2*1.5mm
- 產品介紹：超小型,薄型,質地輕的表面貼片音叉型晶體諧振器,具備優良的耐熱性,耐環境特性,“CM315-32.768KDZC-UT”,在辦公自動化,家電領域,移動通信領域可發揮優良的電氣特性...
-

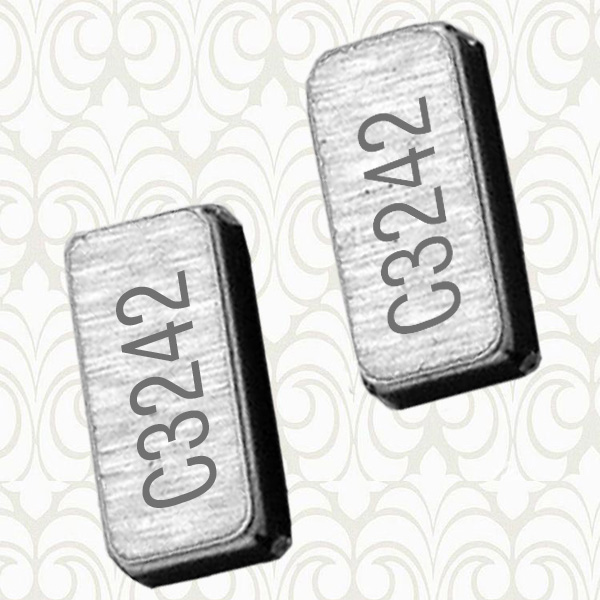

西鐵城晶振CM315,石英晶體諧振器,表晶32.768K,CM315-32.768KDZC-UT
西鐵城.jpg)
西鐵城晶振CM315,石英晶體諧振器,表晶32.768K,“CM315-32.768KDZC-UT”超小型,薄型,質地輕的表面貼片音叉型晶體諧振器,具備優良的耐熱性,耐環境特性,在辦公自動化,家電領域,移動通信領域可發揮優良的電氣特性,符合無鉛標準,滿足無鉛焊接的回流溫度曲線要求,金屬外殼的使用使得產品在封裝.
.jpg)
| 項目 | 符號 | CM315 | 條件 |
| 標準頻率 | fo | 32.768kHz | |
| 頻率公差 | △f/fo | ±20ppm | at 25℃ |
| 負載電容 | CL | 9.0pF , 12.5pF | 可指定 |
| 工作溫度 | TOPR | -40℃ ~ +85℃ | |
| 儲存溫度 | TSTR | -55℃ ~ +125℃ | |
| 拐點溫度 | TM | 25℃ ± 5℃ | |
| 溫度系數 | β | -0.034±0.006ppm/℃ | |
| 串聯電阻 | R1 | 70kΩ Max | at 25℃ |
| 激勵功率 | DL | 1μW Max | |
| 頻率老化 | △f/fo | ±3ppm Max | 25℃ ± 3℃,第一年 |
| 串聯電容 | C0 | 0.95pF Typ |
.jpg)
西鐵城1.jpg)
電子元件行業,全球百強企業,【西鐵城晶振】品牌,主要在中國梧州生產石英水晶振子,石英水晶發振器,“CM315-32.768KDZC-UT”音叉型石英晶體諧振器32.768K系列水晶產品，西鐵城貼片石英晶振最適合用于車載電子領域的小型表面貼片石英晶體諧振器.也可對應有高可靠性要求的引擎控制用CPU的時鐘部分簡稱為時鐘晶體振蕩器,在極端嚴酷的環境條件下也能發揮穩定的起振特性,產品本身具有耐熱,耐振,耐撞擊等優良的耐環境特性,滿足無鉛焊接的回流溫度曲線要求,符合Rohs標準.
.jpg)
“CM315-32.768KDZC-UT”芯片清洗：目的再清除芯片表面因硏磨殘流的污物、油物,以保證鍍銀(金)層附著牢固良好.用真空鍍膜原理在潔凈的石英芯片上蒸鍍薄銀(金)層,形成引出電極,并使其頻率達到一定范圍. 將鍍上銀（金）電極的芯片裝在基座上,點上導電膠,并高溫固化,芯片經過鍍金Pad (DIP型:支架或彈簧)即可引出電信號.
