首頁歐美晶振 Abracon晶振Abracon晶振,貼片晶振,ABM8晶振,ABM8-12.000MHZ-B2-T

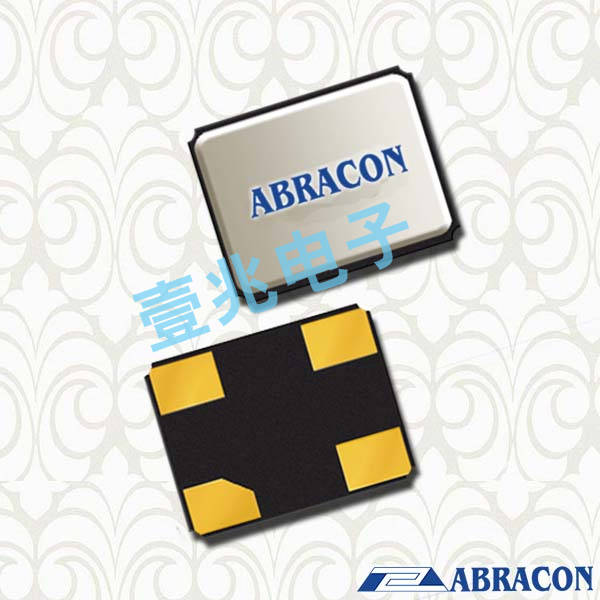

Abracon晶振,貼片晶振,ABM8晶振,ABM8-12.000MHZ-B2-T

產品型號：75877859
頻率：10~125MHZ

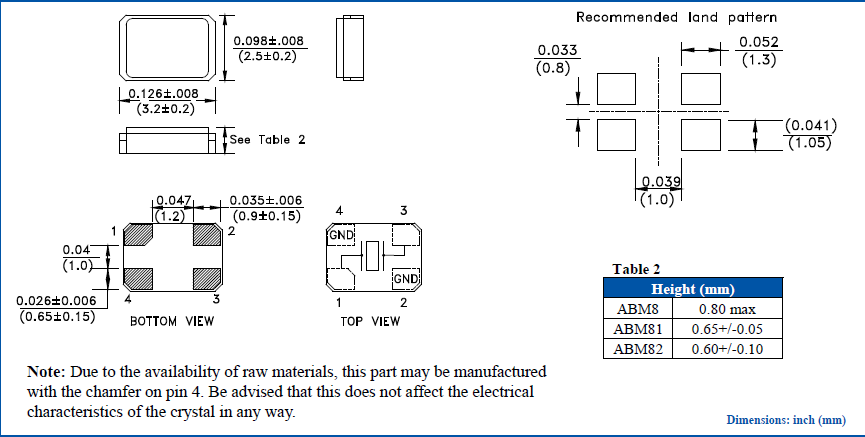

尺寸：3.2*2.5mm
產品介紹：3225mm體積非常小的SMDcrystal器件,“ABM8-12.000MHZ-B2-T”是民用小型無線數碼產品的最佳選擇,小體積的晶振被廣泛應用到,手機藍牙,GPS定位系統,無線通訊集,高精度...

奧斯汀,得克薩斯州,Abracon LLC(Abracon),全球領先的制造廠家,“ABM8-12.000MHZ-B2-T”與機電時間同步,權力,連通性和射頻解決方案宣布音頻和視頻解決方案指南強調石英晶振產品適合使用者應用程序如機頂盒,虛擬現實,便攜式音頻、視頻/電話會議,耐磨,物聯網,無人機,相機/攝像機、顯示器和高保真音頻以及專業應用,如音頻混合器,唱片的質量接收器,廣播工作室相機等設備,路由器和轉換器使用SDI,HD-SDI和3 g HD-SDI.

由于大多數Pierce振蕩器的跨導(gm)繼續向前所未有的低水平下降,所以ABRACON石英晶體振蕩器不僅被迫尺寸較小,而且還提供非常低的電鍍負載(CL)和低等效串聯電阻(ESR)參數選項.滿足節能MCU和RF芯片組要求的最低gm_critical要求取決于保持低CL,ESR和C0參數的保證.這需要在晶體上采用新的非平凡電鍍?cè)O(shè)計,同時降低CL和ESR,并且仍然可以保證低溫度和老化效應的規格.

Abracon晶振,貼片晶振,ABM8晶振，“ABM8-12.000MHZ-B2-T”超小型表面貼片型SMD晶振,最適合使用在汽車電子領域中,也是特別要求高可靠性的引擎控制用CPU的時鐘部分.低頻晶振可從8MHz起對應,小型,超薄型具備強防焊裂性,石英晶體在極端嚴酷的環境條件下也能發揮穩定的起振特性,產品本身具有耐熱,耐振,耐撞擊等優良的耐環境特性,滿足無鉛焊接以及高溫回流溫度曲線要求,符合AEC-Q200標準.

石英晶振在選用晶片時應注意溫度范圍、晶振溫度范圍內的頻差要求,貼片晶振溫度范圍寬時(-40℃-85℃)晶振切割角度比窄溫(-10℃-70℃)切割角度應略高.對于晶振的條片,長邊為 X 軸,短邊為 Z 軸,面為 Y 軸.對于圓片晶振,X、Z 軸較難區分,所以石英晶振對精度要求高的產品(如部分定單的 UM-1),會在 X 軸方向進行拉弦(切掉一小部分),以利于晶振的晶片有方向的裝架點膠,點膠點點在 Z 軸上.保證晶振產品的溫度特性.ABM8晶振,ABM8G-16.000MHZ-18-D2Y-T晶振,3225石英晶振

晶振規格參數	ABM8晶振
頻率范圍	10~125 MHZ
頻率穩定度公差	±50ppm
工作溫度范圍	-10 °C ~ +60 °C
等效串聯電阻	See ESR Table
負載電容	18 pF
激勵功率	10 µW
老化@ + 25°C	±3 ppm/yr
絕緣電阻(@直流100 v)	500 Ohms @ DC 100V
儲存溫度范圍	-55°C to +125°C

輸出負載

建議將輸出負載安裝在盡可能靠近石英振蕩器的地方(在20 mm范圍之間).ABM8晶振,ABM8G-16.000MHZ-18-D2Y-T晶振,3225石英晶振

未用輸入終端的處理

未用針腳可能會引起噪聲響應,從而導致非正常工作.同時,當P通道和N通道都處于打開時,電源功率消耗也會增加;因此,請將未用輸入終端連接到VCC 或GND.

熱影響

重復的溫度巨大變化可能會降低受損害的有源晶振的產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.Abracon晶振,貼片晶振,ABM8晶振

安裝方向

進口晶體振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.

通電

不建議從中間電位和/或極快速通電,否則會導致有源晶體無法產生振蕩和/或非正常工作.晶振的軟焊溫度條件被設計成可以和普通電子零部件同時作業,“ABM8-12.000MHZ-B2-T”但如果是超過規格以上的高溫,則頻率有可能發生較大的變化,因此請避免不必要的高溫度.有關SMD產品的回流焊焊接溫度描述,請參照“表面貼裝型晶體產品的回流焊焊接溫度描述”.

Abracon晶振所有的經營組織都將積極應用國際標準以及適用的法律法規.為促進合理有效的公共政策的制訂實施加強戰略聯系.消除事故和環境方面的偶發事件,減少進口陶瓷晶體生產廢物的產生和排放,有效的使用能源和各種自然資源,對緊急事件做好充分準備,以便及時做出反應.Abracon晶振,貼片晶振,ABM8晶振

對我們的耐沖擊石英晶振產品進行檢驗,同時告知我們的員工顧客以及公眾,如何安全的使用,如何使用對環境影響較小,幫助我們的雇員合同方商業伙伴服務提供上理解他們的行為如何影響著環境.公司的各項能源、資源消耗指標和排放指標達到國內領先、國際先進水平.ABM8晶振,ABM8G-16.000MHZ-18-D2Y-T晶振,3225石英晶振

在業務活動中,努力節約資源并節省能源,致力于減少3225貼片晶振生產時廢棄物和再生資源的回收利用.在積極公開有關環境的信息的同時,通過支持環保活動,廣泛地為社會作貢獻.致力于保護生物多樣性和可持續利用.切實運行環境管理系統PDmCA(Plan-Do-multiple Check-Act),努力提高環境性能,不斷改善運用系統.
