- 產品型號：7407292
- 頻率：12.8~156.25MHZ
- 尺寸：14.1*9.02mm
- 產品介紹：具有最適合于移動通信設備用途的高穩定的頻率溫度特性.為對應低電源電壓的產品.(可對應DC +1.8 V±0.1 V to +3.2 V±0.1 V )高度：最高1.0 mm,體積：0.007 cm3,重...
-
康納溫非爾德晶振,貼片晶振,TFLD546EG晶振
康納溫非爾德晶振的子公司和業務單位包括康納溫非爾德晶振全球計時解決方案,NavSync,Ltd .,Janus遠程通信和混合電路工程. 混合電路工程主要集中在厚膜技術、混合組裝技術、PCB表面安裝技術和定制設計服務.我們高度自動化的電子組裝設施創造了一個獨特高效的高科技制造環境,旨在將我們的核心技術和能力與OEM的厚膜產品簽訂合同.我們專注于快速轉向原型和試點運行,以及對復雜項目運行的有效響應能力.
我們相信質量在我們的石英晶振產品組裝之前就已經開始了.通過保持我們的ISO 9001質量體系認證,持續改進我們的流程是我們不斷超越客戶期望的承諾.對我們來說,質量不僅僅是一種技術或系統,它是一種無所不包、毫不妥協的哲學產品,不僅能滿足我們客戶的質量要求,而且還能以各種方式超越它們.
康納溫非爾德晶振,貼片晶振,TFLD546EG晶振，貼片式石英晶體振蕩器,低電壓?jiǎn)?dòng)功率,并且有多種電壓供選擇,比如有1.8V,2.5V,3.3V,3.8V,5V等,產品被廣泛應用于,平板筆記本,GPS系統,光纖通道,千兆以太網,串行ATA,串行連接SCSI,PCI-Express的SDH / SONET發射基站等領域.符合RoHS/無鉛.
晶振的真空封裝技術:是指石英晶振在真空封裝區域內進行封裝.1.防止外界氣體進入組件體內受到污染和增加應力的產生;2.使晶振組件在真空下電阻減小;3.氣密性高.此技術為研發及生產超小型、超薄型石英晶振必須攻克的關鍵技術之一.TFLD546EG晶振,低電壓溫補晶振,有源振蕩器
| 晶振 | TFLD546EG晶振 |
| 頻率范圍 | 12.8~156.25MHZ |
| 工作溫度 | - 0 ~ + 70 ℃ |
| 保存溫度 | - 40 ~ + 85 ℃ |
| 電源電壓 | 3.3V |
| 輸出負載 | 15pF |
| 頻率容差 | ± 4.6 ppm |
| 頻率校準@ 25°C | ± 1.5 ppm |
| 老化率 | ±3 ppm /year. |
| 電壓卷(最大值)/ VOH(最小值) | 0.1 VDD / 0.9 VDD |
| 啟動時間 | 5 ms Max. |
| 輸出類型 | CMOS |
靜電
過高的靜電可能會損壞石英晶體諧振器,請注意抗靜電條件.請為容器和封裝材料選擇導電材料.在處理的時候,請使用電焊槍和無高電壓泄漏的測量電路,并進行接地操作.康納溫非爾德晶振,貼片晶振,TFLD546EG晶振
機械振動的影響
當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如:壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管晶體產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.TFLD546EG晶振,低電壓溫補晶振,有源振蕩器
PCB設計指導
(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于音叉晶體器件的PCB板上.如果您安裝在同一個PCB板上,最好使用余量或切割PCB.當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同.建議遵照內部板體特性.

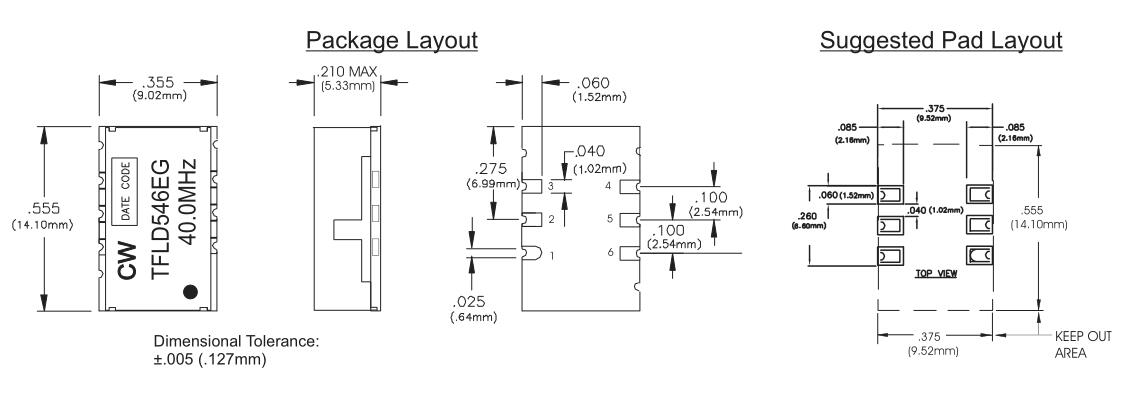

(2) 在設計時請參考相應的推薦封裝.
(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用.
CONNOR-WINFIELD晶振集團在“制造、使用、有效利用、再利用”這樣一個有源八腳晶振產品生命周期中,努力創造豐富的價值,給社會帶來溫馨和安寧,感動和驚喜,同時為減少環境影響,努力做好“防止地球變暖、有效利用資源、對化學物質進行管理”,實現與地球的和諧相處.康納溫非爾德晶振,貼片晶振,TFLD546EG晶振
CONNOR-WINFIELD晶振遵守所有適用的有關環境、健康和安全的法律和法規,提高保護預防措施、溫度補償性晶體振蕩器產品的可靠性以及職業安全,確保職業健康與環境的優越性,通過正式的管理評審和對健康、安全和環境實施效果的持續改進,保護人群及財產與環境.TFLD546EG晶振,低電壓溫補晶振,有源振蕩器
CONNOR-WINFIELD晶振集團建立一種可測量的發展和改進的目標指標,定期進行內審和管理評審.在現有的或新生的各種活動中不斷監測和改進20MHz晶振生產環境績效.我們將定期對雇員進行教育和培訓,確保他們能夠安全高效的工作,樹立他們的環保責任感. 與雇員、客戶、公眾、政府及關注公司環境績效和持續改進計劃的相關方進行充分開放的信息交流.
